CTCAD场地自行车赛道设计软件

CTCAD开发完成时间是2009年，CTCAD自行车赛道设计系统主要功能可以完成自行车赛场赛道的几何设计以及出图。该系统具有计算精度高、动态交互设计、智能批量化出图、操作方便、系统界面友好等特点，符合技术人员的设计习惯。

CTCAD基于 AutoCAD 平台二次开发，系统适应于AutoCAD 2000/2002/2004/2005/2006平台。采用 Microsoft 公司Visual C++集成开发环境，运用面向对象编程技术和MFC (Microsoft Foundation Class)进行研制开发。使用以C++为基础的面向对象的开发环境和应用程序接口，充分发挥了图形平台完备的系统开放性和丰富的个性化能力，使用ObjectARX进行二次开发，能够真正快速地访问AutoCAD图形数据库，大大地提高设计效率。

有需要进一步了解的，可以跟我联系。

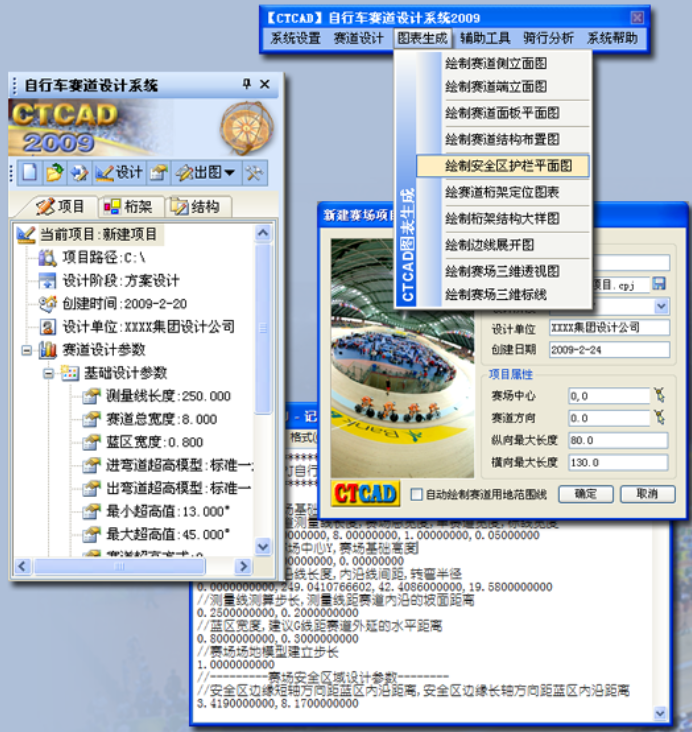

 ◆完善的项目管理机制：

系统采用独立的项目文件，以项目的形式管理每个赛道设计，所有的数据信息均存储在一个数据库中，方便设计者的管理以及设计的再修改。

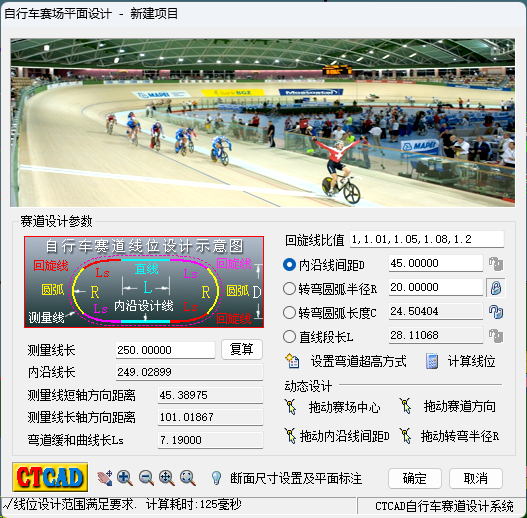

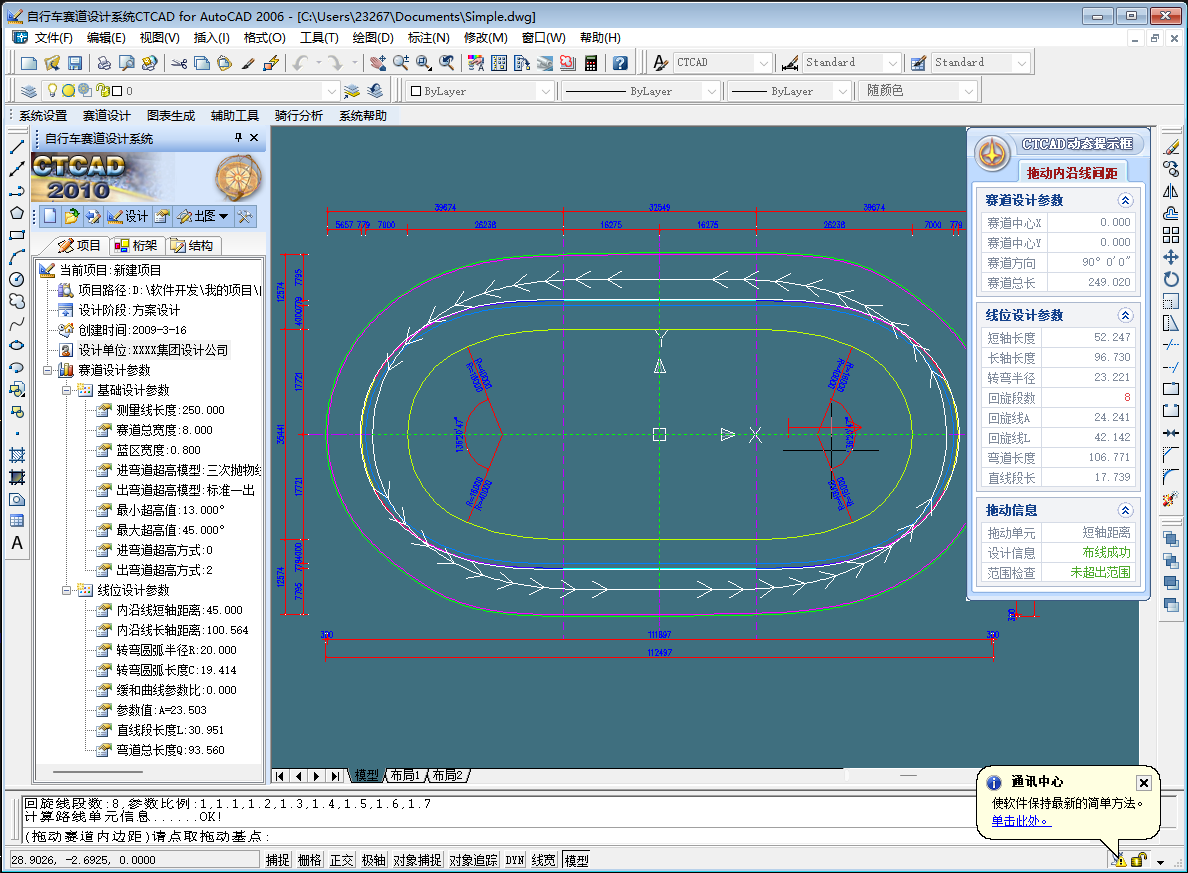

◆ 灵活的赛道线位设计：

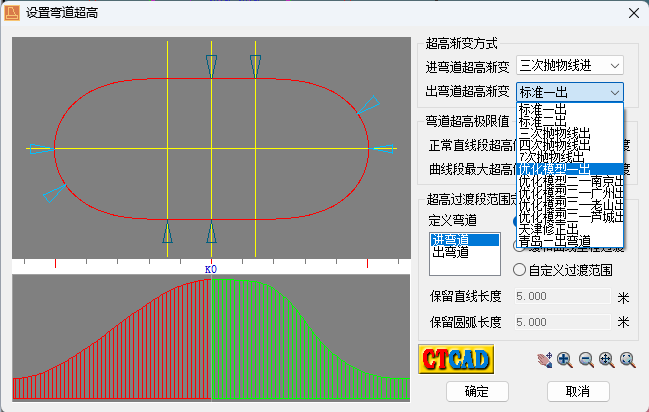

系统对于赛道线位设计采用动态设计和静态设计两种模式：动态设计可以使用户方便快捷的得到赛道的平面线位方案；静态设计采用控制参数锁定的方式可以使设计出来的线位设计参数更加合理。采用多段回旋曲线的弯道过度线性，配合独创的弯道超高模型，使得自行车赛车手发挥更加充分。

◆ 高精度的系统计算：

系统对于测量线的计算精度允许用户自定义设置，有利于用户在保证设计允许误差范围内提高程序的运行效率；采用0.05m的测量线拟合步长计算，测量线的误差在1000m范围内仅仅0.12毫米。

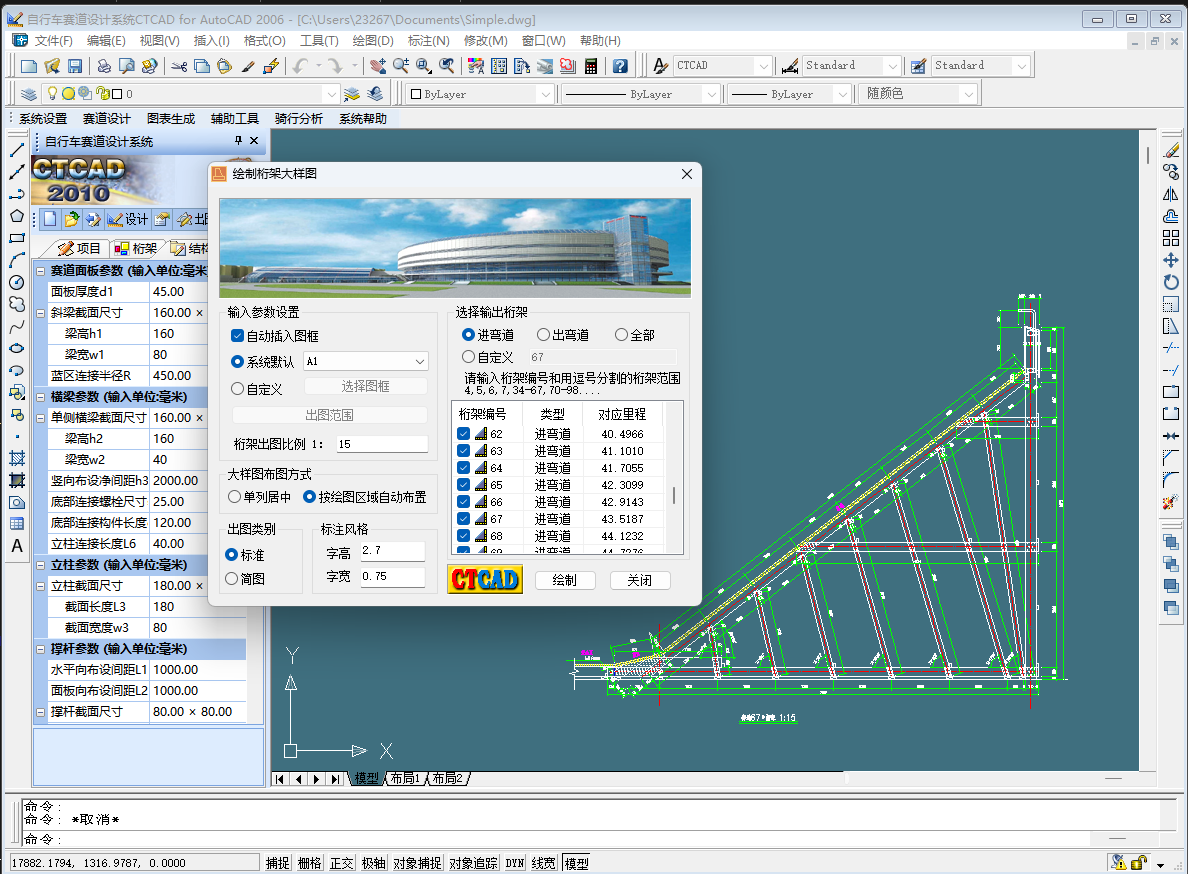

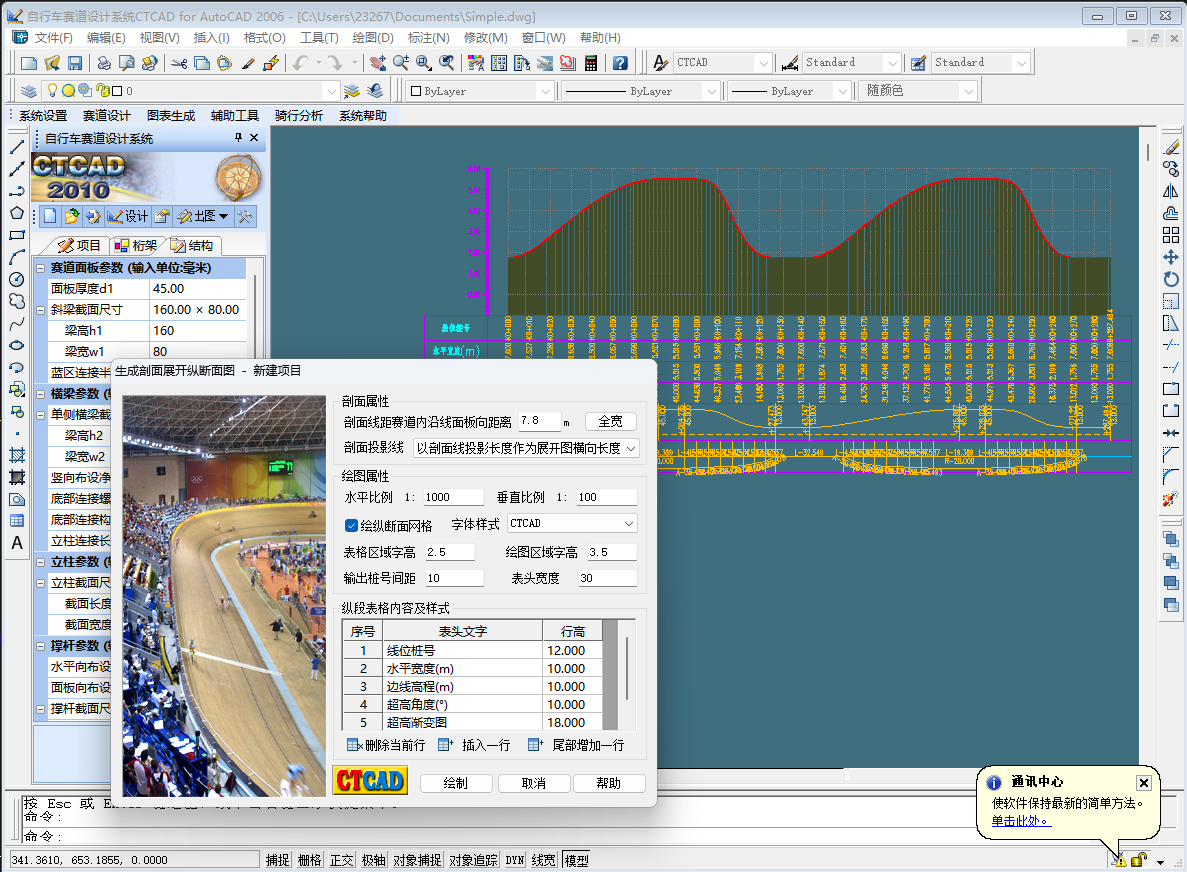

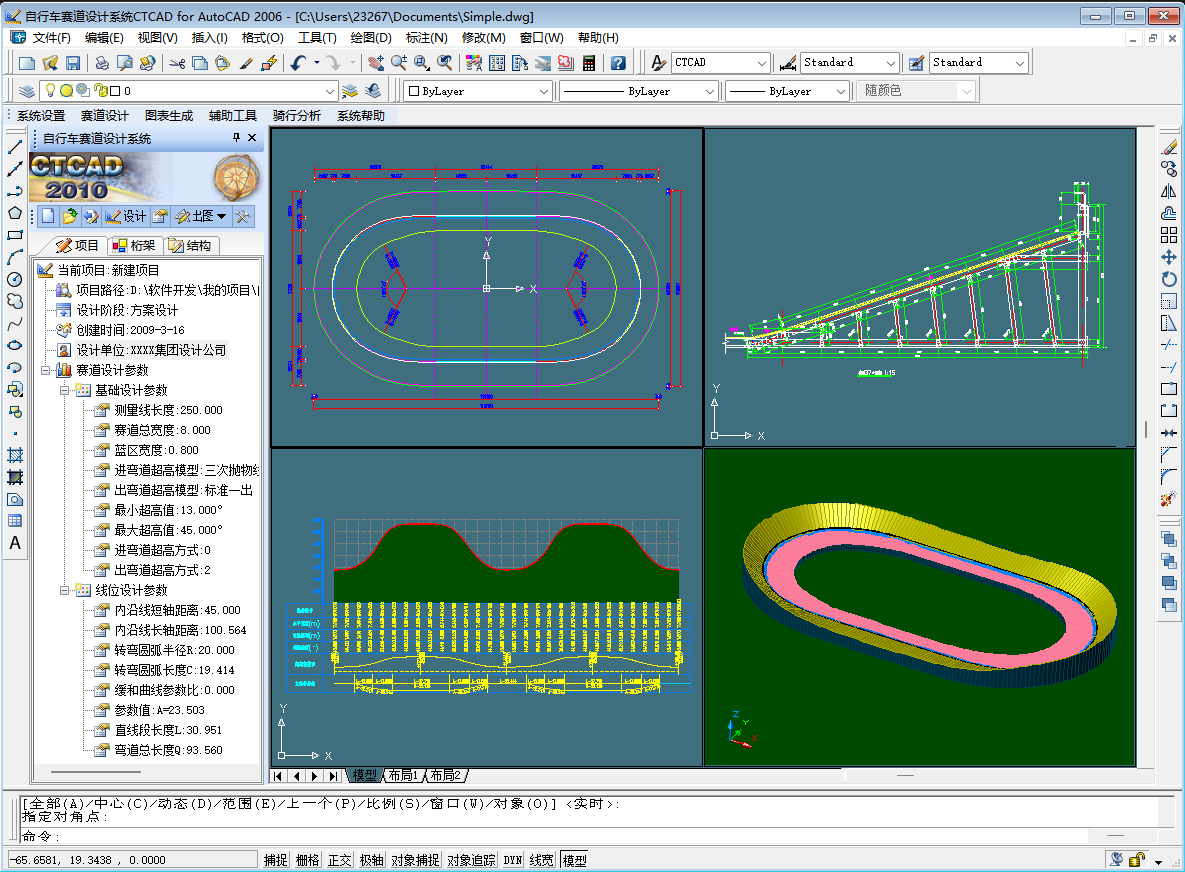

◆ 批量化的出图功能：

系统采用设计、出图分离的模式，设计好的赛道项目可以完成一键出图的工作，在出图的过程中，对于图纸多于1页的，系统可以智能排版，图纸质量美观、布图合理。

◆ 设计调改图纸智能更新：

在进行赛道的设计修改完成以后，程序可以自动刷新当前图形上所有的出图成果图形，使得设计与出图相关联，避免设计修改后某些图纸未更新的情况发生。

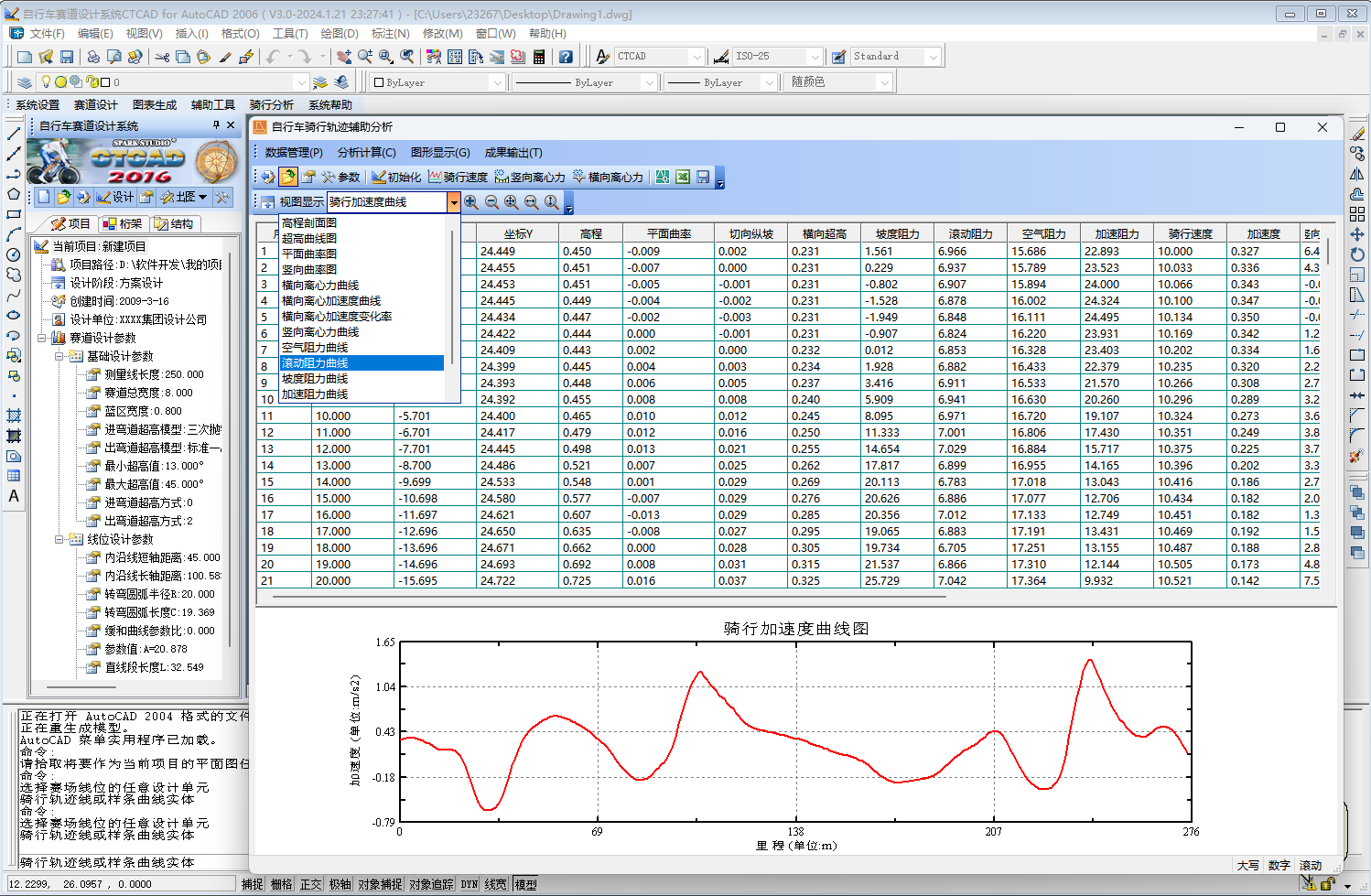

◆ 创新提出骑行分析
